I. Парокомпрессионный холодильный цикл
Промышленные льдогенераторы производят лед, используя парокомпрессионный холодильный цикл для непрерывного отвода тепла от воды. В отличие от коммерческих льдогенераторов, которые в основном предназначены для ресторанов, гостиниц и предприятий по производству напитков, промышленные льдогенераторы предназначены для непрерывной работы с высокой производительностью в таких областях, как переработка морепродуктов, охлаждение бетона, добыча полезных ископаемых, химическая переработка, производство продуктов питания и логистика холодовых цепей. Несмотря на то, что разные машины производят разные виды льда, принцип охлаждения, лежащий в их основе, один и тот же: лед образуется за счет выделения тепла из воды, а не за счет выработки холода.

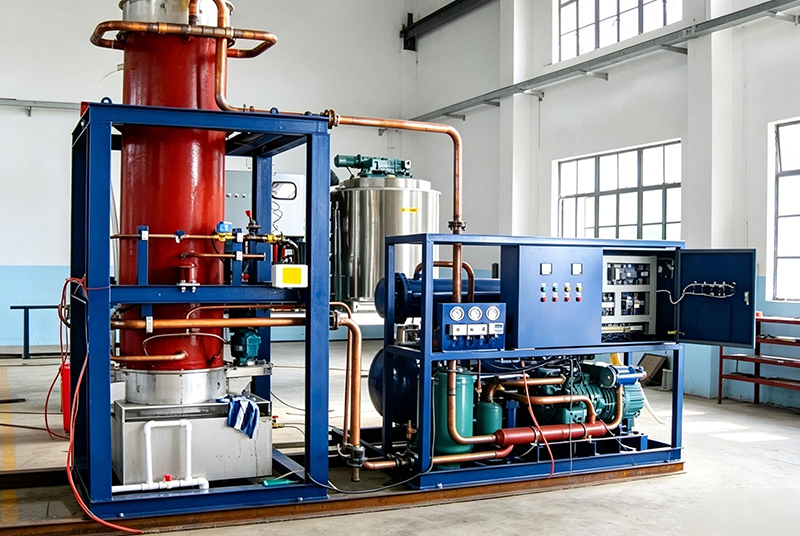

Типичная промышленная машина для производства льда состоит из компрессора, конденсатора, расширительного устройства, испарителя, системы циркуляции воды и электронной системы управления. Эти компоненты работают совместно в замкнутом контуре охлаждения. При циркуляции хладагента по системе давление, температура и физическое состояние постоянно меняются, что позволяет воде поглощать тепло и отводить его в окружающую среду. Эффективность этого процесса теплопередачи напрямую определяет производительность по производству льда, энергопотребление и стабильность работы.
II. Цикл охлаждения обеспечивает передачу тепла

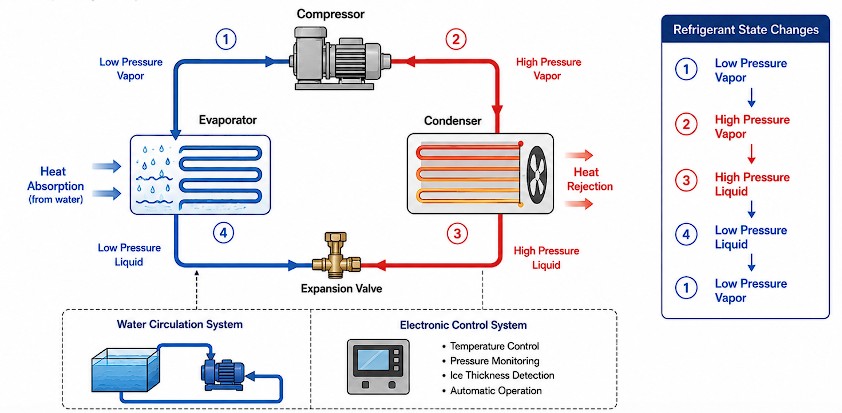

Цикл охлаждения начинается с компрессора. Пары хладагента низкого давления и низкой температуры, покидающие испаритель, поступают в компрессор, где они сжимаются в пары высокого давления и высокой температуры. Сжатие хладагента повышает как его давление, так и температуру насыщения, позволяя ему эффективно выделять тепло на следующем этапе цикла.
Затем пар под высоким давлением поступает в конденсатор. В зависимости от конструкции устройства конденсатор может иметь воздушное, водяное или испарительное охлаждение. При передаче тепла от хладагента к охлаждающей среде хладагент конденсируется в жидкость под высоким давлением, оставаясь при этом практически при постоянном давлении. Эффективный отвод тепла имеет важное значение, поскольку низкая производительность конденсатора увеличивает давление конденсации, снижает эффективность охлаждения и увеличивает энергопотребление компрессора.
После конденсации жидкий хладагент проходит через расширительный клапан или другое дозирующее устройство. Во время расширения давление хладагента резко падает, что приводит к значительному снижению температуры насыщения. Часть жидкости превращается в пар, образуя перед поступлением в испаритель смесь жидкости и пара при низком давлении и низкой температуре.
Внутри испарителя хладагент поглощает тепло циркулирующей воды и постепенно испаряется, превращаясь в пар низкого давления. Поглощенное тепло включает в себя ощутимое тепло, необходимое для охлаждения воды до температуры замерзания, и скрытое тепло, необходимое для превращения воды в лед. Как только хладагент полностью испарится, он возвращается в компрессор, завершая цикл охлаждения и обеспечивая непрерывное производство льда.
iii. Испаритель Определяет образование льда
Испаритель является компонентом, из которого фактически образуется лед, и его конструктивное решение определяет как способ приготовления льда, так и конечную форму льда. Хотя промышленные льдогенераторы производят разные продукты, в основе каждой конструкции лежит эффективная теплопередача между хладагентом и водой.

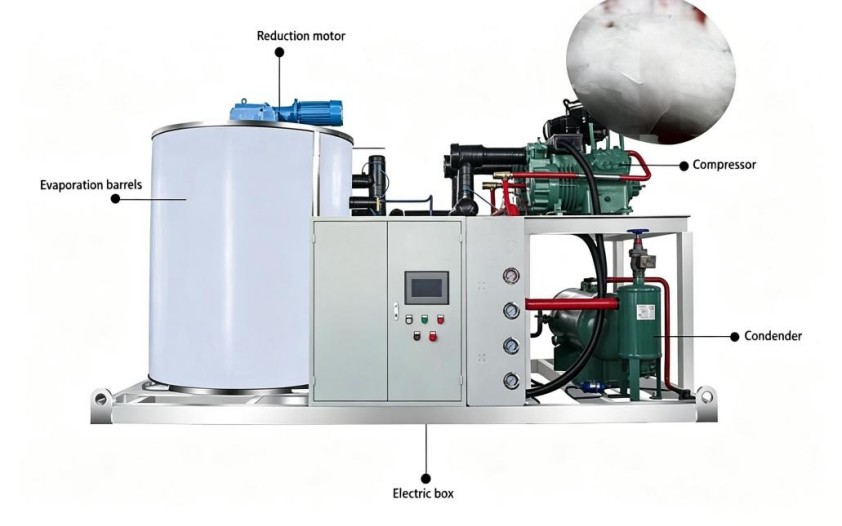

В льдогенераторах вода образует тонкий слой льда на внутренней или внешней поверхности холодильного барабана, а вращающееся лезвие непрерывно удаляет лед в виде тонких хлопьев. Льдогенераторы замораживают воду внутри вертикальных испарительных трубок до образования полой цилиндрической структуры льда перед сбором. Льдогенераторы замораживают большие объемы воды в контейнерах или формах в течение длительного периода замораживания, получая твердые блоки с высокой теплоемкостью. Льдогенераторы замораживают воду на плоских испарительных пластинах для получения больших пластин льда, которые при необходимости разбиваются на более мелкие кусочки.
Поскольку каждый тип льда имеет разную толщину, площадь поверхности и характеристики плавления, конструкция испарителя оптимизируется в соответствии с предполагаемым промышленным применением.
IV. Автоматическая заготовка обеспечивает непрерывную работу
Когда лед достигает требуемой толщины или размера, система управления запускает процесс заготовки. Различные промышленные льдогенераторы используют разные методы сбора льда в зависимости от конструкции испарителя. Во многих трубчатых и пластинчатых льдогенераторах используется система размораживания горячим газом, при которой высокотемпературный хладагент временно подается через испаритель, чтобы слегка подогреть его поверхность. Это создает тонкую водяную пленку между льдом и испарителем, позволяя льду отделяться, не повреждая поверхность теплопередачи. Льдогенераторы, как правило, не требуют отдельного цикла сбора льда, поскольку вращающиеся лопасти непрерывно удаляют новообразованный лед во время работы.
Автоматические датчики контролируют рабочие условия, такие как толщина льда, уровень воды, давление и температура. После завершения уборки машина немедленно возобновляет охлаждение, обеспечивая непрерывную и надежную работу с минимальным ручным вмешательством.
